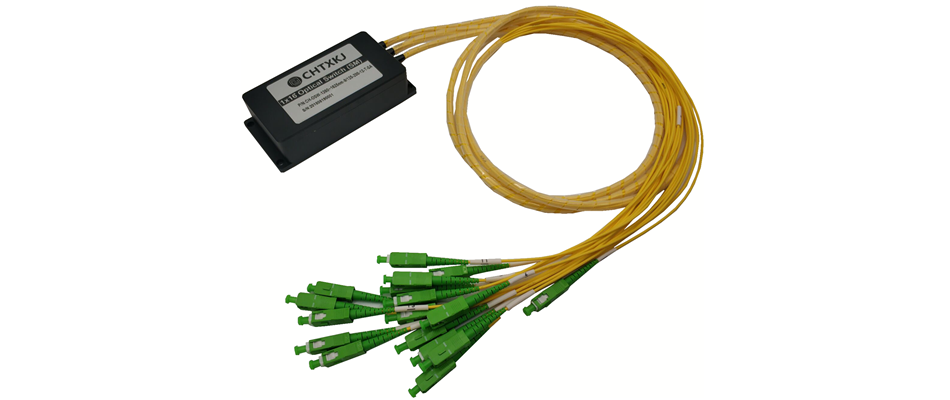

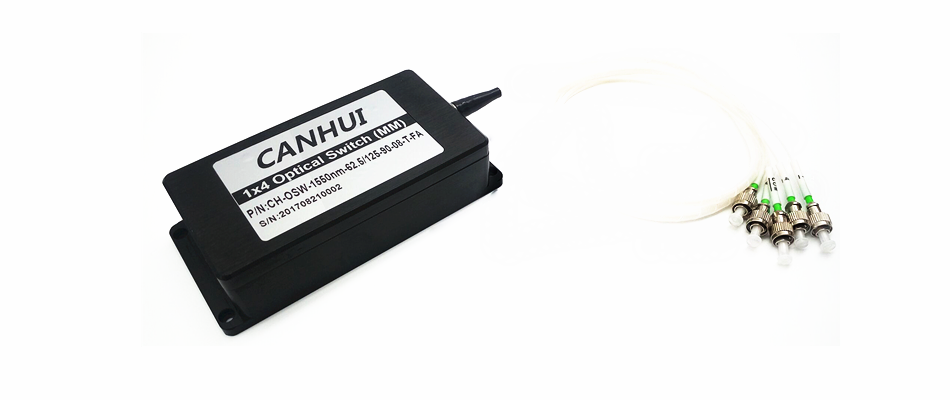

1XN（N≤16）機械式光開關（單模/多模）
產品特點：
●產品具備低損耗、高可靠性。
●內均選用進口元件，可靠性更好。
●模塊化設計，可靈活嵌入各領域系統。
●控制方式簡單方便易控制。
●內部電路設計故障自檢告知功能。
參數指標：
|
參數（parameter） |
參數值（parameter values） |
|
|
型號（model） |
CH-OSW-1XN |
|
|
插入損耗（Insertion Loss） |
1<N≤16 |
|
|
Typ：0.5 dB Max：1.0 dB |
||
|
工作波長（Wavelength Range） |
532~1064 nm |
1260~1650 nm |
|
測試波長（Wavelength testing） |
532/650/780/850/980 nm |
1310/1490/1550/1625 nm |
|
回波損耗（Return Loss） |
MM ≥ 30 SM ≥ 50 |
|
|
信道串擾（Crosstalk） |
MM ≥ 70 SM ≥ 70 |
|
|
偏振相關損耗（PDL） |
≤0.05 dB |
|
|
波長相關損耗（WDL） |
≤0.25 dB |
|
|
溫度相關損耗（TDL） |
≤0.25 dB |
|
|
重復性（Repeatability） |
≤0.02 dB |
|
|
開關壽命（Lifetime） |
≥107 次 |
|
|
切換時間（Switching Time） |
≤8 ms （相鄰通道） |
|
|
傳輸功率（Transmission power） |
≤500 mw |
|
|
連接頭（connector） |
FC、LC、SC、ST |
|
|
控制方式（ control mode） |
TTL |
|
|
工作電壓（Operating Voltage） |
5V |
|
|
工作電流（Working current） |
500 mA |
|
|
工作溫度（Operating Temperature） |
-20 ℃ ~ +70 ℃ |
|
|
存儲溫度（Operating Temperature） |
-40 ℃ ~ +85 ℃ |
|

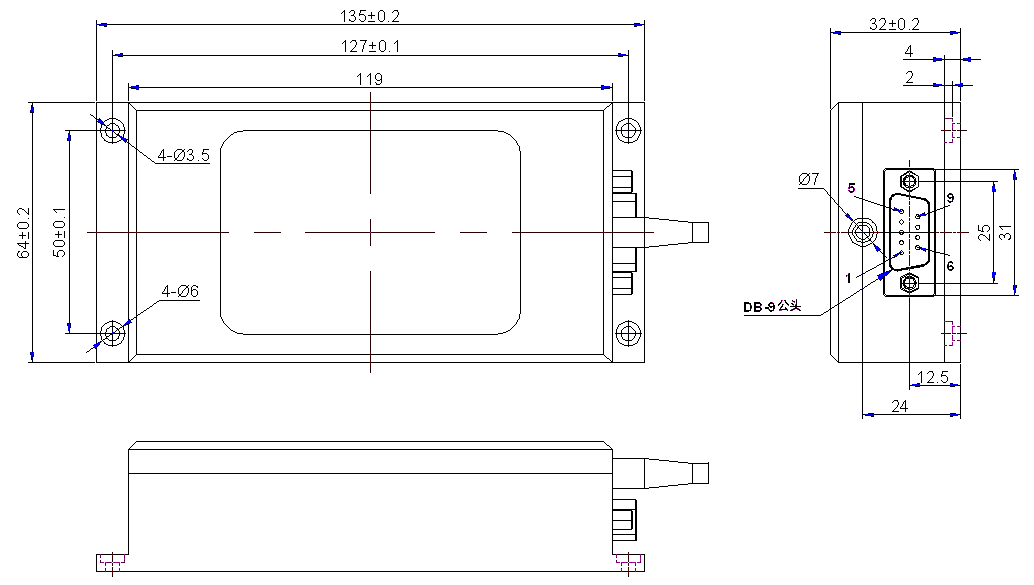

產品尺寸：
管腳定義：
|
DB9公頭接口 |
|||
|
管腳 |
類型 |
名稱 |
功能 |
|
1 |
Input |
D0 |
D3~D0為通道選擇數據位，D3為高位，D0為低位 |
|
2 |
Input |
D1 |
|
|
3 |
Input |
D2 |
|
|
4 |
Input |
D3 |
|
|
5 |
Input |
RESET |
低電平表示通道復位,高電平時數據位有效。 |
|
6 |
Out |
READY |
低電平表示光開關通道切換完成,高電平表示光開關通道正在切換。 |
|
7 |
Out |
ERROR |
低電平表示光開關運行正常，高電平表示光開關通道選擇數據位信號溢出或光開關內部有故障。 |
|
8 |
Power |
GND |
供電電源地 |
|
9 |
Power |
VCC |
供電電源正極 |
控制連接圖：
控制時序圖：
控制邏輯表：
|
通道 |
D0 |
D1 |
D2 |
D3 |
RESET |
|
COM-0 |
x |
x |
x |
x |
0 |
|
COM-1 |
0 |
0 |
0 |
0 |
1 |
|
COM-2 |
1 |
0 |
0 |
0 |
1 |
|
COM-3 |
0 |
1 |
0 |
0 |
1 |
|
... |
1 |
||||
|
COM-14 |
1 |
0 |
1 |
1 |
1 |
|
COM-15 |
0 |
1 |
1 |
1 |
1 |
|
COM-16 |
1 |
1 |
1 |
1 |
1 |
*0代表低電平0V，1代表高電平5V，模塊內部有5V上拉電阻，支持3.3V單片機芯片引腳控制。
訂購信息 ： CH-OSW-1XN-A-B-C-D-E
|
通道數(N) |
測試波長(A) |
光纖類型(B) |
保護套管(C) |
光纖長度(D) |
連接頭(E) |
|
N:≤16 |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 HI1060:HI1060 X:其它 |
25::250um 90:900um 200:200um X:其它 |
05:0.5m 10:1.0m 15:1.5m X:其它 |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
