CH-OLP-1-1-M光保護模塊
產品特點
? 通道插入損耗小，穩定性高。
? 實時監測主路光纖光功率大小。
? 光纖網絡斷路主纖/備纖自動切換。
? 可設手動切換模式或自動切換模式。
? 可鎖定按鍵不可手動設置選擇光通道。
? 以太網或串口方式實現遠程及本地設置或查詢模塊。
參數指標：
|
參數 |
參數值 |
|
|
型號 |
CH-OLP-1-1-M |
|
|
工作波長 |
850nm |
1310/1550nm |
|
功率門限切換閥值 |
可設置-10dBm、-15dBm、-20dBm、-25dBm、-30dBm、-35dBm |
|
|
監測光功率準確度 |
±5% |
|
|
回波損耗 |
≥35 dB |
≥55 dB |
|
工作壽命 |
≥107 次 |
|
|
切換時間 |
≤10 ms |
|
|
光纖類型 |
MM，50/125um 或 62.5/125um |
SM，9/125um |
|
傳輸功率 |
≤500 mw |
|
|
工作電源 |
DC：5V /500mA |
|
|
掉電狀態 |
保持光路不變 |
切換至備用端 |
|
光纖接口 |
FC/PC |
FC/APC |
|
通信接口 |
RS-232 |
|
|
工作溫度 |
0 ℃ ~ +50℃ |
|
|
存儲溫度 |
-40 ℃ ~ +80℃ |
|
|
結構尺寸 |
(L)104.0×(W)120×(H)28±0.2mm |
|
工作原理圖：

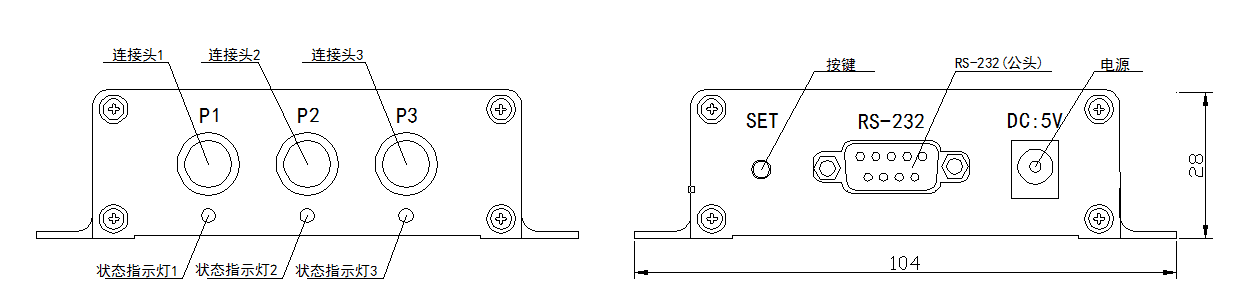

尺寸面板圖：
控制指令集：
（1）、“”表示下劃線。
（2）、通信協議里所有字母都是為大寫。
（3）、本儀器每次只能執行一個指令。通常等程序返回相應值后才可以輸入下一條指令。
（4）、實際操作中輸入尖括弧“”作為開始符、尖括弧“”作為結束符。
|
名稱 |
指令 |
描述 |
|
設置切換功率門限值 |
命令<OLP01_ALARM_06> |
命令表示設置地址為01的光保護報警門限為-35dBm；成功返回響應；設 置通道數據溢出返回響應； 01:為設置-10dBm 02:為設置-15dBm 03:為設置-20dBm 04:為設置-25dBm 05:為設置-30dBm 06:為設置-35dBm |
|
響應<OLP01_ALARM_OK> |
||
|
查詢切換功率門限值 |
命令<OLP01_ALARM_?> |
命令表示查詢地址為1的光保護模塊當前設置門限值；返回響應表示設置為-10dBm。 |
|
響應<OLP01_ALARM_01> |
||
|
設置手動選擇通道 |
命令:<OLP01_OUT_02> |
命令表示設置地址為01的光保護模塊通道為02；成功返回響應； 01：為主路 02：為備路 |
|
響應:<OLP01_OUT_OK> |
||
|
查詢當前通道 |
命令:<OLP01_OUT_?> |
命令表示查詢地址為01的光保護模塊當前選擇通道；返回響應表示當前通道為主路。 |
|
響應:<OLP01_OUT_01> |
||
|
設置工作模式 |
命令:<OLP01_MODE_0> |
命令表示設置地址為01的光保護模塊的工作模式為自動，成功設置返回響應。 0：自動模式 1：手動模式 |
|
響應:<OLP01_MODE_OK> |
||
|
查詢工作模式 |
命令:<OLP01_MODE_？> |
命令表示查詢地址為01的光保護模塊的工作模式，返回響應表示為自動模式。 |
|
命令:<OLP01_MODE_0> |
||
|
查詢當前狀態 |
命令::<OLP01_STATE_？> |
命令表示查詢地址為01的光保護模塊的狀態，返回響應1表示為當前工作在主路；返回響應2表示為當前工作在備路。 |
|
響應1:<OLP01_STATE_ACTIVE> 響應2:<OLP01_STATE_STANDBY> |
||
|
設置設備地址 |
命令<OLP01_ADD_02> |
命令表示設置地址為1的光保護模塊地址修改為2；成功返回響應。 |
|
響應<OLP02_ADD_OK> |
||
|
查詢設備地址 |
命令<OLP_ADD_?> |
命令表示查詢光保護模塊當前地址；返回響應表示地址為1 |
|
響應<OLP01_OK> |
||
|
設置波特率 |
命令<OLP01_BAUD_9600> |
命令表示設置地址為1的光保護模塊串口波特率為600；成功返回響應。
|
|
響應<OLP01_BAUD_OK> |
||
|
查詢波特率 |
命令<OLP01_BAUD_?> |
命令表示查詢地址為1光保護模塊串口波特率；返回響應表示設備串口波特率為600。
|
|
響應<OLP01_BAUD_9600> |
||
|
鎖定按鍵 |
命令<OLP01_KEY_OFF> |
命令表示設置地址為1的光保護模塊按鍵鎖定，；成功返回響應。
|
|
響應<OLP01_KEY_OK> |
||
|
解鎖按鍵 |
命令<OLP01_KEY_ON> |
命令表示設置地址為1的光保護模塊按鍵解除鎖定；成功返回響應。
|
|
響應<OLP01_KEY_OK> |
||
|
查詢按鍵狀態 |
命令<OLP01_KEY_?> |
命令表示查詢地址為1光保護模塊按鍵狀態；返回響應N表示按鍵允許使用；返回響應FF表示按鍵鎖定。
|
|
響應<OLP01_KEY_ON> 或 響應<OLP01_KEY_OFF> |
||
|
重啟設備 |
命令<OLP01_RESET> | 命令表示設置地址為1的光保護模塊設備復位重新啟動；成功返回響應。 |
| 響應<OLP01_RESET_OK> | ||
|
查詢信息 |
命令<OLP01_TYPE_?> |
命令表示查詢地址為1光保護模塊設備信息；返回響應表示 設備型號：CH-OLP-1-1；工作波長：1310nm； 光纖類型：SM(9/125um)；連接頭：FC/APC； |
| 響應<OLP01_YPE_CH-OLP-1-1_1310NM_SM9/125um_FC/APC> | ||
|
查詢版本 |
命令<OLP01_VERSION_?> |
命令表示查詢地址為01的光保護模塊版本；返回響應表示 硬件版本：1.0.1 軟件版本：1.0.1 |
| 響應<OLP01_VERSION_HARDWARE:V1.0.1SOFTWARE:V1.0.1> |
訂購信息：CH-OLP-M-1-1-A-B-C-D
|
工作波長（A） |
光纖類型（B） |
掉電狀態（C） |
連接頭（D） |
|
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:Others |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:Others |
L:保持光路不變 N:切換至備用端 |
FP: FC/PC FA: FC/APC X:Others |
